第三方检测-北京
010-62182643(检测业务)
010-62182674(试样加工)

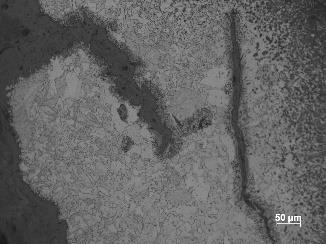

分析表明，裂纹起始于内腔圆角处，向外圆方向径向扩展，源区断口发生严重高温氧化，氧化层深度达到0.28mm，附近组织的脱碳层深度达到0.75mm，邻近的扩展区断口氧化层深度约0.05mm，脱碳层深度约0.5mm；而内腔表面只有轻微脱碳层。根据委托方提供的制造加工工艺流程，内腔表面只经历过调质热处理，从裂纹两侧的氧化和脱碳远比内腔表面严重的角度分析，内腔裂纹除了经历调质热处理外，还经历过其他高温热处理。结合活塞杆的制造工序进一步推断，该裂纹应形成于锻造变形后、正火高温热处理之前。
